Оптимізація кута нахилу сонячної панелі безпосередньо визначає річний вихід енергії шляхом зміщення кута падіння сонячного випромінювання ближче до 90 градусів. Впровадження регульованої системи сонячних кронштейнів замість фіксованої-конфігурації нахилу усуває-залежні від широти втрати, забезпечуючи перевірене збільшення від 4% до 12% локалізованого фотоелектричного виходу. Цей технічний аналіз кількісно визначає структурну механіку, термодинамічні результати та параметри повернення--інвестицій, важливі для комерційних закупівель комунальних послуг.
Механіко-математичні основи розрахунку кута нахилу
Щоб максимізувати захоплення глобального горизонтального освітлення (GHI), конструкція конструкції повинна збалансувати геометричні розрахунки з локальними аеродинамічними навантаженнями. Базова математична модель для встановлення оптимального кута нахилу ( ) використовує місцеву широту (φ) у поєднанні з сезонними кутами схилення (δ).
опт= Φ· 0.9 + 29 градус (зимовий оптимум)
опт= Φ· 0.9 - 22 градус (літній оптимум)
Під час проектування високо-ефективного регульованого сонячного кронштейна система повинна враховувати ці кутові допуски, не порушуючи цілісності конструкції. Параметри межі текучості мають відповідати суворим міжнародним нормам, включаючи AS/NZS 1170.2 (конструкційні дії - дії вітру) і MCS 012.

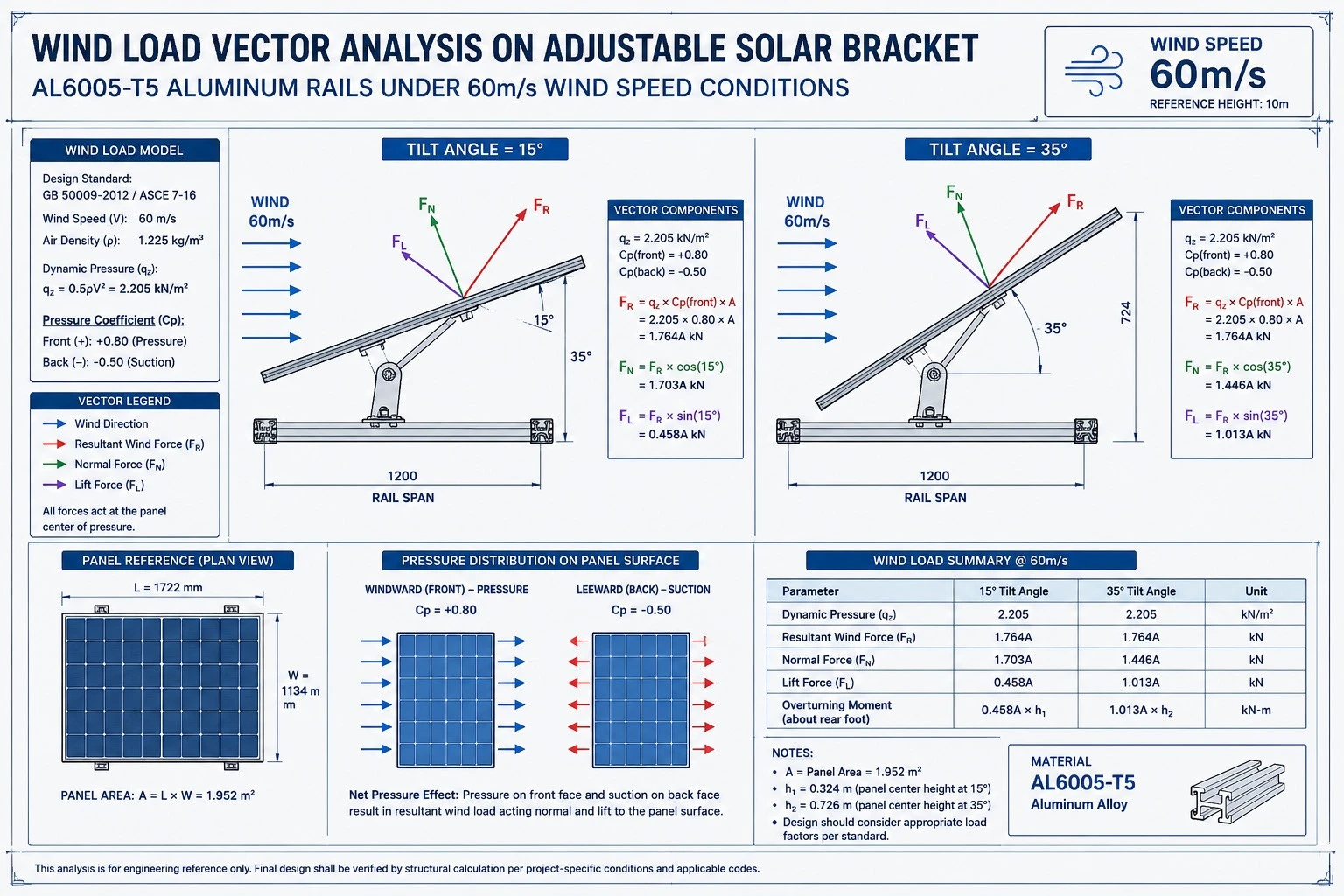

Коли кут нахилу збільшується для захоплення зимового сонця-під низьким кутом, структурний профіль зазнає експоненціального збільшення моментів-підйому вітру та перекидання. Наприклад, збільшення кута з 15 градусів до 35 градусів при розрахунковій швидкості вітру 60 м/с збільшує коефіцієнт вітрового навантаження до 45%, що вимагає точного структурного масштабування поперечного-перерізу алюмінієвих рейок AL6005-T5 і кріплень SUS304.
Фіксований-нахил проти регульованих сонячних кронштейнів: порівняльний фінансовий і механічний аналіз
Вибір між статичною системою та заводським рішенням із регульованим сонячним кронштейном вимагає детальної оцінки капітальних витрат (CAPEX), експлуатаційних витрат (OPEX) і порогових значень механічного навантаження. Стелажі з фіксованим-нахилом мінімізують механічні рухомі компоненти, але змушують досягти компромісу щодо -цілорічної продуктивності сонячних стелажів.
Наступна технічна матриця порівнює структурні властивості та показники продуктивності стандартних стаціонарних систем із ручними та автоматизованими регульованими стелажними системами, виготовленими згідно з протоколами управління якістю ISO 9001.
| Параметри продуктивності та матеріалу | Стаціонарна -система стелажів із нахилом | Ручний регульований сонячний кронштейн | Автоматизований стелаж приводу |
| Первинний склад матеріалу | Максимальне вітрове навантаження | Алюміній -високої міцності AL6005-T5 | Суміш конструкційної сталі та сплаву |
| Товщина анодованої плівки | >10 мкм (алюмінієві частини) | >12 мкм (стійкість до корозії) | >15 мкм (для важких умов експлуатації) |
| Діапазон кутового регулювання | Фіксований (налаштований на 10 градусів –45 градусів) | Телескопічний/сегментований (10 градусів –60 градусів) | Безперервне відстеження (від -45 градусів до +45 градусів ) |
| Максимальне вітрове навантаження | 60 m/s | 55 m/s | 45 m/s |
| Максимальне вітрове навантаження | 1,4 KN/㎡ | 1,2 KN/㎡ | 1,0 KN/㎡ |
Сезонні коригування та емпіричні дані оптимізації виходу енергії
Польові дані, зібрані для основних{0}}масштабних установок, підтверджують, що виконання сезонних кутових модифікацій значно зменшує косинусні втрати. У регіонах із середньою- та -високою широтою (широти від 30 градусів до 50 градусів) статична стелажна система відчуває серйозні падіння генерації під час зимового сонцестояння через неоптимальні-кути падіння сонця.
Використовуючи багато-позиційний регульований сонячний кронштейн, оператори проекту можуть виконувати багато-фазовий протокол регулювання:
- Коригування весна/осінь (=Φ):Оптимізує систему для перехідних періодів рівнодення, врівноважуючи дифузне та пряме горизонтальне опромінення.
- Літнє коригування (= Φ - 15 градус):Зменшує структурний профіль, щоб зменшити опір вітру та максимізувати захоплення пікового опівдні-сонця на великій висоті, одночасно сприяючи розсіюванню тепла під модулем через посилений потік повітря.
- Регулювання на зимовий період (= Φ + 15 градус):Збільшує кут, щоб зафіксувати сонячні шляхи-з низьким горизонтом, і автоматично скидає накопичене снігове навантаження, коли сила тяжіння перевищує коефіцієнт статичного тертя скла фотоелектричного модуля.
Емпіричне тестування показує, що 4-позиційна модель сезонного коригування дає збільшення середньої внутрішньої норми прибутку (IRR) на 1,8% протягом стандартного 25-річного життєвого циклу, компенсуючи початкову оптову вартість обладнання протягом перших 14-18 місяців підключення до мережі.
Забезпечте прямі оптові ціни від відомого китайського постачальника сонячних стелажів.
Часті запитання
Яка мінімальна кількість замовлення (MOQ) і час виконання індивідуальних регульованих сонячних кронштейнів?
Наш стандартний заводський мінімальний запит для індивідуальних алюмінієвих або оцинкованих-гарячеоцинкованих регульованих сонячних кронштейнів становить 50 кВт за специфікацією проекту. Розробка, прототипування та виробництво тривають у середньому від 15 до 20 днів від підписання остаточного креслення конструкцій цеху-до доставки в порт Китаю.
Як регульовані сонячні кронштейни працюють в екстремально корозійних середовищах, таких як прибережні регіони?
У системі використовується конструкційний алюміній AL6005-T5, оброблений анодованою плівкою $\\ge$ 10$\\mu$m у поєднанні з кріпленнями з нержавіючої сталі SUS304. Ця конфігурація матеріалу проходить суворі безперервні випробування в сольовому тупі, щоб гарантувати анти-корозійні характеристики протягом 25-річного терміну експлуатації в середовищах із високою солоністю.
Який штраф за продуктивність праці при виконанні ручних коригувань сезонного кута?
У нашій запатентованій телескопічній регульованій конструкції використовується механізм блокування з одним-штифтом із попередньо-каліброваними кутовими позначками. Монтажна бригада з двох-чоловік може налаштувати 20-модульний рядок менш ніж за 3 хвилини за допомогою стандартних ручних інструментів, мінімізуючи сезонні експлуатаційні витрати.
